慧圖科技為高效節水灌溉智能化工程的建設提供整體解決方案,包括自主研發的控制器、閥門、智能墑情傳感器等一系列配套硬件產品,以及智能節水灌溉平臺。

高效節水灌溉智能化工程是以工程遠程監控和科學調度為核心,通過自動采集、實時傳輸、遠程控制和在線分析等技術手段,打造智慧節水灌溉一體化系統,實現高效節水灌溉的現代化目標,即設備測控自動化、信息處理系統化、業務決策智能化、應用管理標準化

高效節水灌溉智能化工程是在已建滴灌系統(出地樁)基礎上進行自動化系統建設。從提高灌區管理效率和降低運營成本兩個基本點出發,結合灌區自身特點,通過骨干工程、田間配套工程的信息化建設,打造覆蓋點、線、面的灌區自動化管控體系。

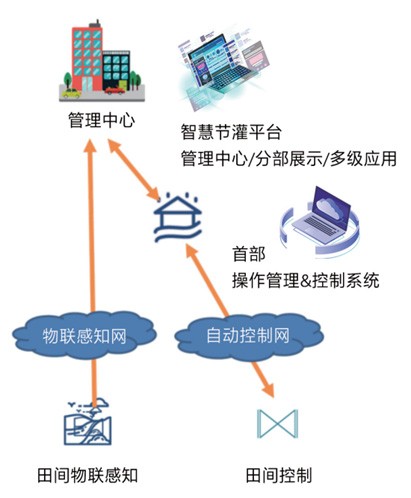

工程主要建設內容包括:

1、物聯感知:根據灌區實際情況和需求,在首部、田間分別布置物聯感知體系。物聯感知設備包括土壤墑情傳感器、水位、水量監測、田間氣象站、蟲情監測站等。通過物聯感知網將采集信息上傳至管理中心。

2、控制系統:在首部、田間布設控制體系。

1)首部控制體系包括首部控制單元和操作管理終端。

首部控制單元:包括水泵控制裝置、壓力、流量、水肥一體化控制等;是基于計算機技術的智能化控制單元,它們完成就地的數據采集、控制任務執行和數據通訊。

首部操作站:布置在每個系統首部,每個首部配 1 套操作管理終端,它們都是以計算機為核心的人機界面設備,是用戶操作整個系統的主要途徑。操作站之間的分工明確、協作方便、并可相互替代。同時還帶有手機 APP 遠程監控功能,用戶可足不出戶,進行遠程灌溉控制。

2)田間控制:建設田間無線灌溉控制系統,包括田間配套自動化設備和田間無線灌溉控制系統,實現田間節灌的高效控制。

3、通訊系統:建設網絡通訊系統,將物聯感知系統、控制系統、管理中心、智慧節灌平臺各個系統連接起來,保障信息傳輸。

4、供電系統:電力供應有電網供電、太陽能供電等方式,結合項目情況選用供電方式。

5、智慧節水灌溉管理中心:配套服務器、網絡接入設備、寬帶網絡、操作電腦,智能灌溉管理平臺、GIS 地圖、數據庫等軟件,它是整個系統的最高層也是系統通訊中樞、數據存儲中心、數據分析中心和運行監督中心。

6、智能節水灌溉平臺:轄區所屬各灌溉自動化系統的數據,通過網絡上傳至管理中心,進行存儲、分析、整合,實現所有數據的統一整合,客戶端通過瀏覽器訪問系統,通過互聯網就可以實現對灌溉系統運行情況的瀏覽、查詢、監督等服務。

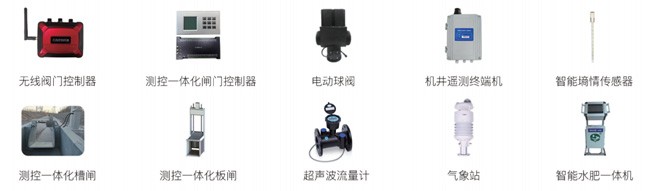

硬件產品

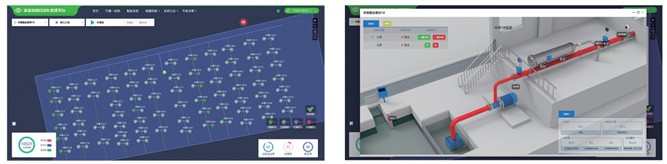

智能節水灌溉平臺

智能節水灌溉平臺,包括遙測統一接收平臺、綜合一體化監控平臺、灌區量測水管理系統、灌區調度決策支持系統、水費計收管理系統、水費補貼獎勵系統、運行維護管理系統、數據庫及管理軟件、移動應用APP。

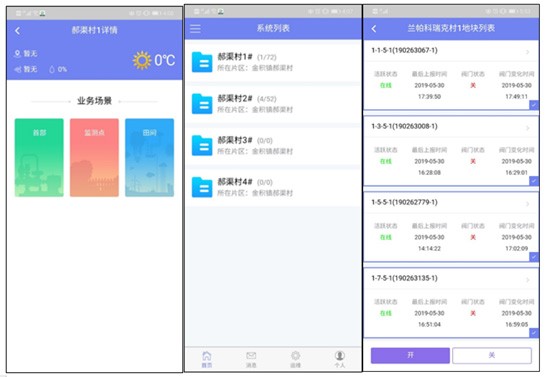

智能節水灌溉移動應用

基于移動端為用戶提供綜合監視、閘門監控、泵站監視、視頻監視、調度管理及運維管理等功能。
